【建築構造美をインテリアに？】

建築構造美をインテリアにできないだろうか？　自分で造れないだろうか？

他に無いオリジナル製品としたい　　インテリア＝家具＝木工製品ではない物

鉄部品を組み合わせた製品はどうだろうか　諏訪地域は金属加工の集積地　金属=重いではなく、金属=軽量にできないだろうか

線材を組み合わせたものはどうだろう　スカイツリー・橋・観覧車・・・・・

建築構造美の製品構想と試作

何を造れば良いか分かりませんが、線材を使っての製品が良さそう！簡単な模型を手作りしてみました。

なんとなく行けそうです。中でもディスプレイスタンドが自分的には良さそうでしたので、ディスプレイスタンド⇒TVスタンドでどうだろう

この絵では今一つ？評判も今一つでした。

この感じは良さそうです。評判も良かったので、試作品を製作してみました。展示会へ出展できるぐらいまでと考えました。

ここまで来たら、展示会へ出展して一般の方の意見を聞いてみたいです。展示会向けのショーモデルです。実際に使用出来るまでの強度はありません。線材の接続部は接着です。線材はメッキと塗装品を製作

売ってほしいという方が数名いらっしゃいました。壁寄せタイプや棚家具など以外でほしいと思える物が無いと言っていました。問題は、50型以上がほしいと言われたことです。

多角線テレビスタンド

製品化を行う

機能性①

強度を持った構造体

機能性②

実際に強度確認を行いました。

この時の試験用の取付テレビ重量50kgでしたので、50kg/安全率2=25kgとして、30kg以下を想定しました。

この時の動作内容です。

キャスターが振動を逃がすので、倒壊などはしませんが、前へ飛び出す場合があります。

機能性③

キャスターの後部をブレーキ付としました。総てをブレーキ付にしますと揺れをキャスターが逃がしませんが、後部だけにしますと滑りながら前へ逃げます。後方は壁がありますので壁が受けてくれます。

この方法は地震などから完全に倒壊や移動を防止できる物ではありません。地震への対策をお願いいたします。※床が柔らかい場合などは動きが鈍くなり転倒の可能性がありますので、硬い床材へ設置してください。

機能性④

キャスターのストッパー

前に滑りながら止まります。※床が柔らかい場合などは動きが鈍くなり転倒の可能性がありますので、硬い床材へ設置してください。

機能性⑤

軽量化による軽い移動性/構造体による強度

実際の動きをご覧ください。※動作は床がフローリングの板材です。床が柔らかい場合などは動きが鈍くなり転倒の可能性がありますので、硬い床材へ設置してください。

実際の使用シーン

ソファーの有る部屋

白い壁の部屋

実際のソファー

人が座って

テレビ鑑賞

HDD載せられます　※積載範囲、厚み、重量制限がありますので、お問合せください。

積載スペース下　積載範囲が分かるようにCDケースを置いてみました。※積載範囲、厚み、重量制限がありますので、お問合せください。

積載スペース上　積載範囲が分かるようにCDケースを置いてみました。※積載範囲、厚み、重量制限がありますので、お問合せください。

部品の製作・長野県諏訪地域

今回の商品は、長野県の諏訪地域にて誕生しました。

棒材への穴明け

総ての部品加工が諏訪地域で出来ます。

取付前確認

取付予定のテレビが実際に取付くのか？事前に確認できたらより良いのではないでしょうか！多角線テレビスタンドの設計は3DCADのコンピュータにて行われています。

コンピュータ上のテレビ形状を取付け予定の形状に書替えれば参考になります。必要な方はお問合せください。

部品キット組立について

本製品は、リターンの選択により【A】部品キットからの組立、【B】完成品とテレビ取付部品、【C】お届け設置の3種類を選択いただきます。この中の【A】部品キットからの組立は、組立てる楽しみを体験することができますが、苦手な人は困難がともないます。どの様な内容なのかの実際を1ユニット組立を作成しましたのでご覧ください。尚、取り扱い説明書を部品の中に同梱包します。

梱包の内容と棒材組立

線材組立

ねじ組付

以上が３ユニットの中の1ユニットの組立になります。残り2ユニットもほぼ同様の組立内容になります。

3ユニットを更に線材で串刺し状に組み付けます。線材は底部の2本が少し長い物ですが、他は総て共通ですので難しく有りません。※3ユニットは難しいが、ユニット総組立は行ってみたい方はご相談ください。※ユニット総組立も難しい方は、完成品タイプを選択してください。

斜めの線材を串刺しに組立てて完成です。取説内に有る図の番号に合わせて線材を組付けますが、パズルの様で楽しめます。※プロジェクト以降になりますが、線材の色を黒や赤などに取り替えられる様にする事も検討しています。お金が許せば金メッキも有りです。

ここからは完成品タイプと共通の組立となります。

テレビの背面へ取付用の背面板を取付けます。

スタンドへテレビを取付けます。

スタンド完成品からの組立内容をまとめてみました。時間短縮のためにテレビが取付いた状態になっています。

※完成品タイプからテレビ取付けが難しい方は、完成品のお届けと設置をご検討ください。但し、関東甲信越10都県、東海3県に限らせていただきます。

仕様

部品について

棒材：鉄(快削丸棒)　無電解ニッケルメッキ処理　国内製造

線材：鉄(硬鋼線)　無電解ニッケルメッキ処理　　国内製造

板材：鉄(熱間圧延軟鋼板) メラミン焼付黒塗装　国内製造

ねじ：鉄(機械構造用炭素鋼) 三価クロメート処理　国内、海外製造

キャスター：　車輪：　ナイロン　　軸部：鉄　　国内、海外製造

FAQ

Q.初期不良時を確認した時にはどうしたらいいですか？
A.ご連絡をお願いいたします。その際に、不良箇所の説明もしくは、写真添付いただけますと幸いです。 追ってご連絡させていただきます。部品が足りない、不良部品の場合は、お送りします。部品により納期をいただく場合があります。　　　　　　　Ｑ.組立方分からない場合はどうしたらいいですか？　　　　　　　　　　　　　　　A.内容をご連絡ください。対応方法をご連絡します。　
Q.壊れてしまった場合はどうしたらいいですか？
A.ご連絡をお願いいたします。その際に、故障箇所の説明もしくは、写真添付いただけますと幸いです。追ってご連絡させていただきます。壊れた箇所をお送りいたける場合はお送りいただきます。確認の上にて、対応品をお送りします。部品により納期をいただく場合があります。

スケジュール

リターンについて

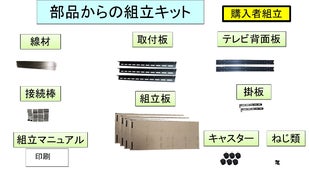

【タイプA】は、部品単体から組立板を使用して購入者様が組立てます。

部品の梱包内容です

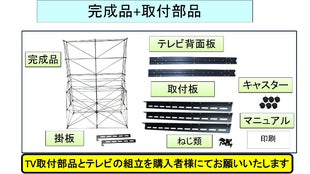

【タイプＢ】は、線材と棒材によるスタンドの構造体は当社にて組立ててお送りします。同梱していますテレビとスタンドを組立てるための取付板とテレビの背面へテレビ背面板を組立ていただきます。

タイプＡとＢのどちらもテレビを取付け取付具は購入者様により組立てていただきます。

梱包の写真です。スタンド完成品は梱包材を巻いて箱へ入れます。取付板等は箱の底へ固定します。

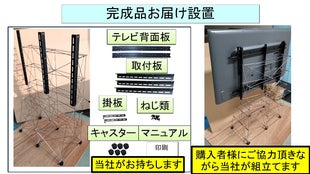

【タイプC】は、当社にて購入者様までお届けにお伺いして、タイプBのスタンド組立品へテレビ取付板とテレビ背面板を当社にて組立ます。テレビをスタンドへ取付際は、危険ですので購入者様のお手伝いをお願いいたします。
